止回阀作用、分类与安装规范
发布时间:2023/6/12      点击次数:

止回阀是一种用于管路系统防止介质倒流,止回阀常叫逆止阀,止回阀是能让流体沿固定方向流动并且自动防止其反方向流动(倒流)的一种阀门。止回阀有广泛的应用,用于工业、民用各流体领域。

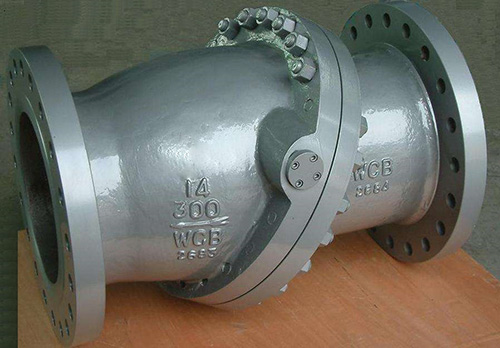

不锈钢旋启式止回阀

H44不锈钢旋启式止回阀


止回阀通常可分为:旋启式止回阀、升降式止回阀、蝶式止回阀、隔膜式止回阀、球形止回阀、贯流式止回阀、斜盘式止回阀等各大类别,下面针对这几种阀门作一个说明。

1、旋启式止回阀

旋启式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线型,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。

旋启式止回阀分单瓣式、双瓣式和多瓣式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。

2、升降式止回阀

升降式止回阀阀瓣沿着阀体垂直中心线滑动的止回阀,升降式止回阀一般安装是低进高出,根据其名称阀瓣沿着垂直方向移动,升降式止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。

升降式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。

3、蝶式止回阀

蝶式止回阀的结构和蝶阀相似,阀瓣围绕阀座内的销轴旋转。比较简单,流阻不大,水锤压力也很小,通常安装在水平管道上,但蝶式止回阀密封性能不好,所以不能用于泄漏要求严格的场合。

4隔膜式止回阀

隔膜式止回阀是近年来发展较快的一类止回阀。尽管隔膜式止回阀的使用温度和工作压力受到隔膜材料的限制,但其防止水锤的性能好,制造简单,造价低,噪声小,特别适用于压力、温度较低的场合。平板隔膜止回阀是用环形弹性隔膜作为阀瓣,用带孔口的钢板作为阀座。其优点是阀内没有运动的机械零件,工作时无噪声,适用于各种流量与流速的系统。与普通的旋启式止回阀相比,水锤压力很小。

5、球形止回阀

球型止回阀:具有流量大、阻力小之优点,通用阀体采用全通道结构,用圆球做阀瓣,所以球形止回阀常适用于高粘度、有悬浮物的工业及生活污水管网等场合。

6、斜盘式止回阀

斜盘式止回阀只有一个流动方向,也就是只能沿进水口流动不能倒退,介质倒流时阀瓣即关闭。止回阀一般安装在预防阀门未关时介质回流的地方。像常见的水泵的出口都会安装止回阀,防止高压水倒向流入水泵,使水泵叶轮或其它部件因水力的冲击松动或损坏,从而导致事故发生。总之,在防止介质倒流的管道或设备上都会用到止回阀。斜盘式止回阀用于电厂或热电厂抽气系统,或其它系统的蒸汽和水等非腐蚀性介质管道上,防止汽轮机组在突然甩负荷时汽轮机内的压力突然降低,抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮叶片打碎,毁坏汽轮发电机的恶性事故,并防止加热器系统管道泄漏使水从抽汽管路进入汽轮机内而发生水击事故,以保护汽轮机的安全运行。

斜盘式止回阀的原理很简单,介质按指定的方向流入,当流动压力超过止回阀的开启压力时,阀瓣在流体压力的作用下被顶开,从而接通管道介质的流通。反之,当管道介质倒向回流时,在流体压力的推动下,阀瓣被压在止回阀阀体上,此时阀门被关闭,从而切断管道介质流通。且倒流介质的压力越大,阀门的阀瓣关闭得越紧,密封效果越好,完全杜绝了介质回流的可能。

斜盘式止回阀图例



止回阀的常见故障:

①阀瓣打碎 ②介质倒流。

引起阀瓣打碎的原因是:止回阀前后介质压力处于接近平衡而又互相“拉锯”的状态,阀瓣经常与阀座拍打,某些脆性材料(如铸铁、黄铜等)做成的阀瓣就被打碎。

预防的办法是采用阀瓣为韧性材料的止回阀。

介质倒流的原因有:①密封面破坏;②夹入杂质。修复密封面和清洗杂质,就能防止倒流。

止回阀安装注意事项

一种是安装在水泵前竖吸管端头,也叫底阀。目的是为了不用抽一次水向水泵充一次水,因为水泵内以及泵前的吸管内无水时水泵只能空转抽不上水,所以水泵内必须充满水才能抽出水。这种水泵的安装是高于液面时的一种方法,也叫负压法。

另一种是安装在水泵的后方。这种安装方法是液面高于水泵的情况下,方便启停水泵时不用关水泵出水阀,特别是对于母管制水泵系统,防止发生倒流的情况。

一般来说,由于止回阀启闭动作较为频繁,内部连接部分及密封部件容易发生损坏,为便于修理,防止发生由于止回阀故障而停运整个系统的情况,所以止回阀一般会安装在出口闸阀或蝶阀之前。

止回阀与蝶阀安装图
