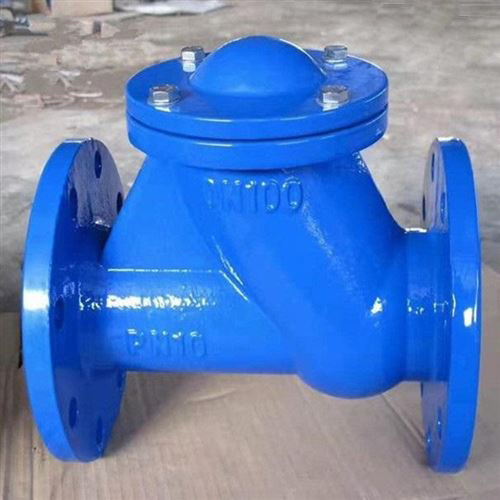

HQ41X滑道滚球式止回阀
一、概述：
HQ41X滑道滚球式止回阀采用橡胶包皮滚动球为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声式关闭,不产生水锤.阀体采用全水流通道,流量大,阻力小,水损失比旋启式小50%,水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0～80℃。
二、主要性能参数：
| 型号 | 公称压力（MPa） | 试验压力ps（MPa） | 工作温度（℃） | |
| 壳体 | 密封 | |||
| HQ41X-10/16 | 1.0 | 1.5 | 1.1 | ≤80 |
| 1.6 | 2.4 | 1.76 | ||
三、主要连接尺寸：
| 公称通径DN（mm） | L | H |
| 50 | 180 | 180 |
| 65 | 200 | 210 |
| 80 | 260 | 245 |
| 100 | 300 | 280 |
| 125 | 350 | 335 |
| 150 | 400 | 400 |
| 200 | 500 | 495 |
| 250 | 600 | 600 |
| 300 | 700 | 715 |
| 350 | 800 | 820 |
四、特点
1.采用全水流通道,流量大,阻力小.
2.性能性能好,消声关闭不产生水锤.
3.水平或垂直安装均可,可用于热水,冷水,工业及生活给水管网水泵出口处,防止介质倒流及水锤声.
壳体材质球墨铸铁,铝合金球芯*包覆橡胶,大大地减少了阀体的重量.
