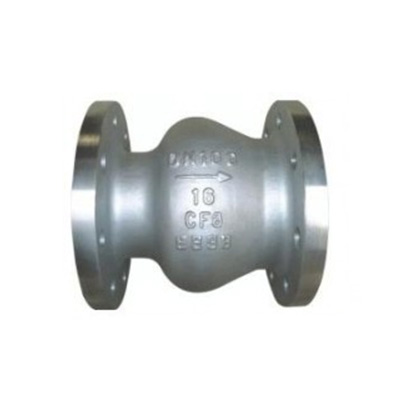

轴流式止回阀阀体采用锻造或铸造设计，特殊设计的双重密封阀座，零泄漏，密封可靠；轴流式止回阀由阀体、导流体、轴向运动阀瓣和弹簧部件组成，有效防止介质倒流，确保管道安全

轴流式止回阀 产品参数

产品型号: H41H/GLH41W

连接方式: 法兰RF、FF、RJ、TG、MFM

结构形式: 轴流式、立式结构

驱动方式: 自动

产品口径: DN40~300

公称压力: PN1.6~32

阀门材质: 铸铁、铸钢、不锈钢

一、轴流式止回阀工作原理：

轴流式止回阀进口端与出口端得压力差来决定阀瓣的开启和关闭。当进口端压力大于出口端得压力与弹簧力的总和时，阀瓣开启。只要有压力差存在，轴流式止回阀阀瓣就一直处于开启状态，但开启度有压力差的大小决定。当出口端压力与弹簧力的总和大于进口端压力时，阀瓣则关闭并一直处于关闭状态。由于轴流式止回阀阀瓣的开启与关闭时是处于一个动态的力平衡系统中，因此轴流式止回阀运行平稳，无噪音，水锤现象大大减少。

轴流式止回阀的阀瓣有着较小的质量，这样减小在导向面上摩擦力，阀瓣能够迅速回座。小质量低惯性的阀瓣经过一个短的行程并以极小的冲击力接触阀座面。这样轴流式止回阀能避免阀座密封面遭到损坏，防止造成阀座泄漏。

二、轴流式止回阀性能特点

1.轴流式止回阀由阀体、导流体、轴向运动阀瓣和弹簧部件组成，有效防止介质倒流，确保管道安全。

2.轴流式止回阀阀体，阀瓣，尾椎设计成流线型通道，具有良好的流体性能，限度减少流阻和压力。

3.轴流式止回阀阀体采用锻造或铸造设计，特殊设计的双重密封阀座，零泄漏，密封可靠。

4.轴流式止回阀吊耳及支脚设计，采用金属密封的阀座能满足更大温度范围。

5.轴流式止回阀防火设计，符合API 6FA，文丘里流道设计，减小压降，导向配合面硬化处理，使用寿命长。

6.轴流式止回阀精确设计的弹簧保证低压密封和最小压力开启、水击现象小、噪音低。

三、轴流式止回阀制造标准

四、轴流式止回阀性能检验规范：

五、轴流式止回阀主要部件材质：

六、轴流式止回阀外形连接尺寸：
