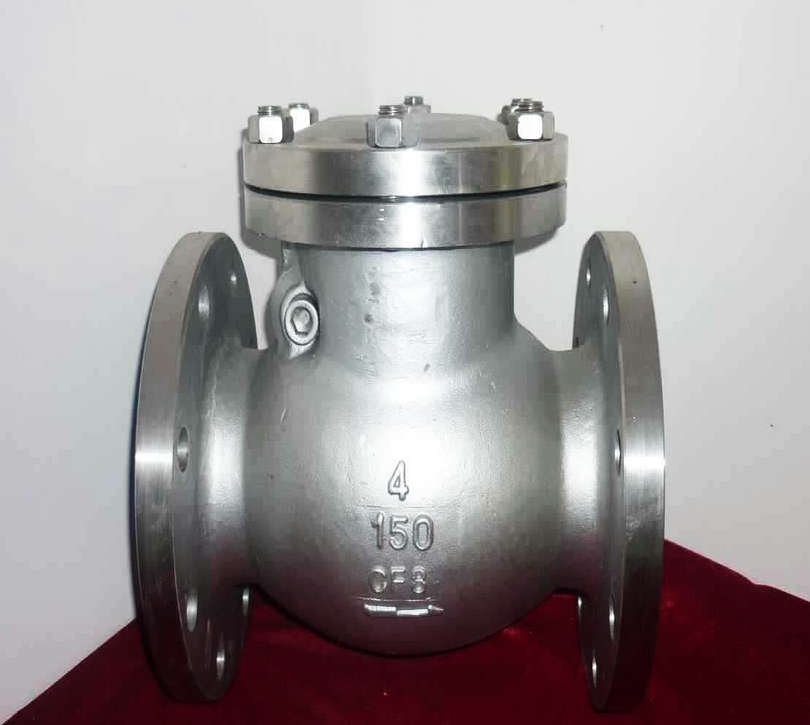

美标止回阀 (API,JIS,磅级)旋启式止回阀特点:
①产品的设计符合美国国家标准ANSIB16.34,美国石油学会标准API16D要求。
②阀瓣为旋启式,流道直通,水平管道垂直管道均可安装。
③摇杆销轴采用内装式结构,减少了外泄漏缺点。
④阀体阀盖为螺栓连接,高压情况下Class 600Lb,中法兰采用内压自密封结构,使得产品体积重量轻,密封可靠。
美标止回阀_(API,JIS,磅级)旋启式止回阀结构特点
1、产品结构紧凑合理、密封可靠、性能好。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
设计与制造:API 6D
结构长度:ANSI B 16.10
法兰标准:ANSI B 16.5a
对焊端尺寸:ANSI B 16.25
压力检验:API 6D或API 598
美标止回阀_(API,JIS,磅级)旋启式止回阀压力试验
公称压力 PN(lb) | 强度试验 | 水密封试验 | 气密封试验 | |||
MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
150 | 3.1 | 450 | 2.2 | 315 | 0.5-0.7 | 60-100 |
300 | 7.8 | 1125 | 5.6 | 815 | ||
600 | 15.3 | 2225 | 11.2 | 1630 | ||
900 | 23.1 | 3350 | 16.8 | 2440 | ||
1500 | 38.4 | 5575 | 28.1 | 4080 | ||
2500 | 64.6 | 9367 | 47.4 | 6873 |
美标止回阀_(API,JIS,磅级)旋启式止回阀主要零件材料
壳体 | ASTM A216 WCB | ASTM A351 CF8 | |||
阀瓣及支架 | WCB | CF8 | CF8M | Monel | |
销轴 | F6a | F304 | F316 | Monel | F304 |
阀瓣表面 | 13Cr 13Cr STL | 304 STL | 316 STL | Monel | 304 304 STL |
阀座表面 | 13Cr STL STL | 304 STL | 316 STL | Monel | 304 304 STL |
壳体 | ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M | ||||
阀瓣及支架 | |||||
销轴 | F304L F316L F316L | ||||
阀瓣表面 | 304L 304L STL | 316 316 STL | 316L 316L STL | ||
阀座表面 | 304L STL STL | 316 STL STL | 316L STL STL |

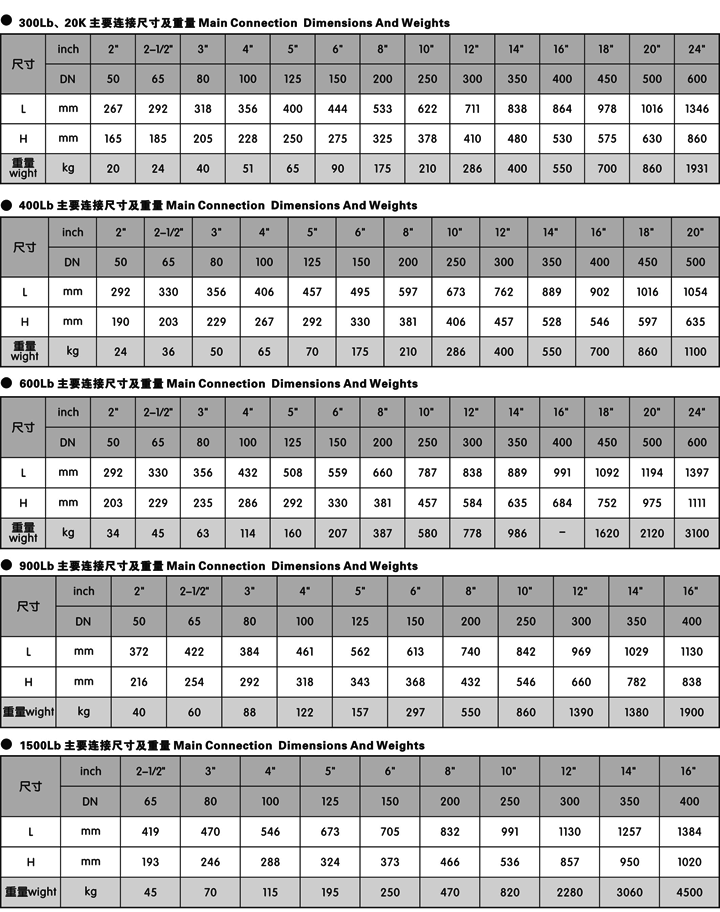

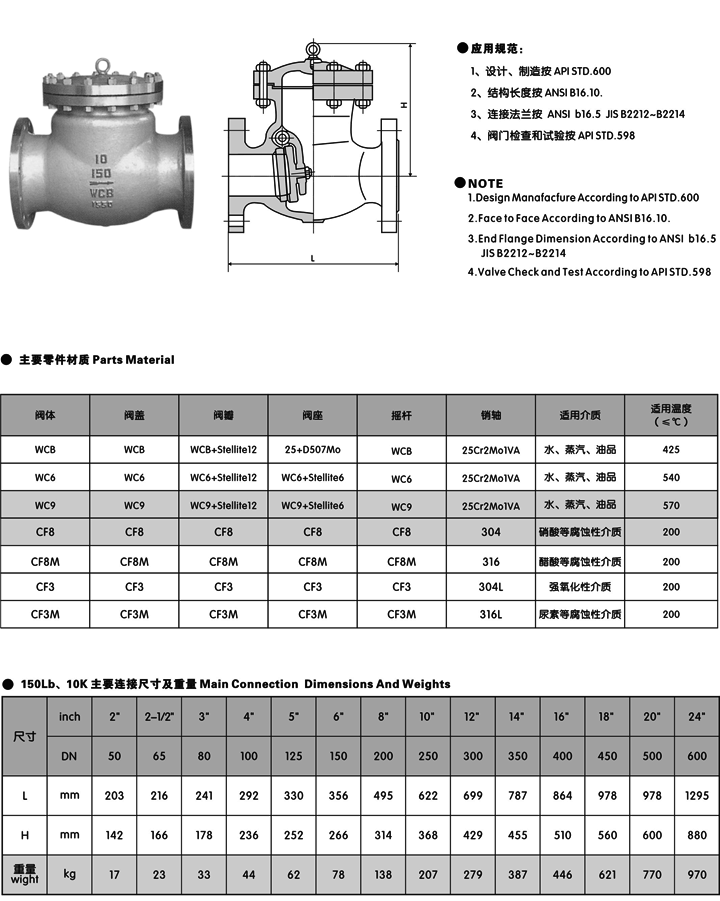

美标止回阀_(API,JIS,磅级)旋启式止回阀参数尺寸结构图:
