详细介绍

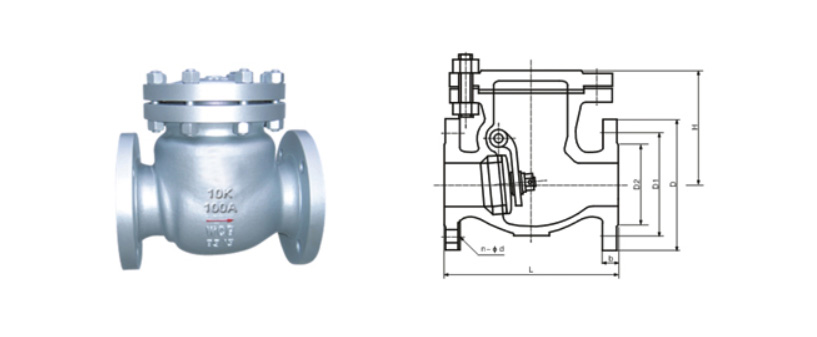

日标止回阀,日标止回阀外形图

止回阀又称逆止阀、单向阀、逆流阀、和背压阀。止回阀用于管路系统，靠管路中介质本身的流动产生的力自动开启和关闭的，属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。

执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
JIS B2074 B2084	JIS B2002	JIS B2212 B2214	JIS B2074 B2084	JIS B2003

性能规范

阀体材料	SCPH2-11	SCPH-32	SCS13A	SCS19A	SCS14A	SCSl6A	SCPL1
适用温度	≤425℃	≤540℃	≤275℃	≤200℃	≤275℃	≤200℃	-45.150℃
适用介质	水、蒸气、油品		硝酸类		醋酸类		氨气、液氨

日标止回阀主要尺寸

DN		1OK
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	95	70	52	12	4-15	79	79
20	3/4	117	100	75	58	14	4-15	79	79
25	1	127	125	90	70	14	4-19	110	110
40	11/2	165	140	105	85	16	4-19	154	154
50	2	203	155	120	100	16	4-φ19	165	165
65	21/2	216	175	140	120	18	4-φ19	175	175
80	3	241	185	150	130	18	8-φ19	190	190
100	4	292	210	175	155	18	8-φ19	215	215
125	5	330	250	21O	185	20	8-φ23	240	240
150	6	356	280	240	215	22	8-φ23	265	265
200	8	495	330	290	265	22	12-φ23	320	320
250	10	622	400	355	325	24	12-φ25	365	365
300	12	698	445	400	370	24	16-φ25	415	415
350	14	787	490	445	415	26	16-φ25	460	460
400	16	864	560	51 0	475	28	16-φ27	495	495
450	18	978	620	565	530	30	20-φ27	550	550
500	20	978	675	620	585	30	20-φ27	610	610

日标止回阀主要尺寸

600	24	1295	795	730	690	32	24-φ33	660	660
700	28	1448	905	840	800	34	24-φ33	725	725
800	32	/	1020	950	905	36	28-φ33	780	780
850	34	/	1070	1000	955	36	28-φ33	835	835
900	36	1956	1120	1050	1005	38	28-φ33	890	890
20K
15	1/2	152	95	70	52	14	4-φ15	79	79
20	3/4	178	1OO	75	58	16	4-φ15	110	110
25	1	216	125	9	70	16	4-φ19	154	154
40	11/2	241	140	105	85	18	4-φ19	165	165
50	2	267	155	120	100	18	8-φ19	190	190
65	21/2	292	175	140	120	20	8-φ19	205	205
80	3	318	200	160	135	22	8-φ23	220	220
100	4	356	225	185	160	24	8-φ23	245	245
125	5	400	270	225	195	26	8-φ25	268	368
150	6	444	305	260	230	28	12-φ25	295	295
200	8	533	350	305	275	30	12-φ25	330	330
250	10	622	430	380	345	34	12-φ27	420	420
300	12	711	480	430	395	35	16-φ27	480	480
350	14	838	540	480	440	40	16-φ33	535	535
400	16	864	605	540	495	46	16-φ33	585	585
450	18	978	675	605	560	48	20-φ33	615	615
500	20	1016	730	660	615	50	20-33	610	610
600	24	1346	845	770	720	54	24-39	660	660
700	28	1499	995	900	840	64	24-48	725	725
800	32	/	1140	1030	960	72	24-56	780	780
850	34	/	1200	1090	1020	74	24-56	835	835
900	36	2083	1250	1140	1070	76	28-56	890	890
40K
15	1/2	165	115	80	55	20	4-φ19	110	110
20	3/4	190	120	85	60	20	4-φ19	110	110
25	1	216	130	95	70	22	4-φ19	165	165
40	11/2	241	160	120	90	24	4-φ23	190	190
50	2	292	165	130	105	26	8-φ19	205	205
65	21/2	330	200	160	130	30	8-φ23	220	220
80	3	356	210	170	140	32	8-φ23	245	245
100	4	432	250	205	165	36	8-φ25	295	295
125	5	508	300	250	240	40	8-φ27	300	300
150	6	559	355	295	200	44	12-φ33	330	330
200	8	660	405	345	290	50	12-φ33	420	420
250	10	787	475	410	355	56	12-φ33	480	480
300	12	838	540	470	41O	60	16-φ39	535	535
350	14	889	585	515	455	64	16-φ39	585	585
400	16	991	645	570	515	70	16-φ39	615	615
